Sicherheitsorientierte Anlagenkonzeption

Auf Basis der Schutzziele und Rahmenbedingungen wird die Systemarchitektur der Aufzugsanlage festgelegt. Hierbei steht im Vordergrund, Aufzugstypen und Komponenten so zu wählen, dass maximale Sicherheit im Betrieb erreicht und die spätere Bewirtschaftung (Wartung, Prüfung, Modernisierung) erleichtert wird.

In einer sicherheitsorientierten Konzeption wird frühzeitig betrachtet, welche Kombination von Aufzugsanlagen für den Gebäudebetrieb sinnvoll ist, statt nur pauschal eine Anzahl von Aufzügen vorzugeben. So kann ein Gebäude beispielsweise sowohl normale Personenaufzüge als auch einen separaten Lasten- oder Bettenaufzug erhalten, um unterschiedliche Transportaufgaben sicher zu bewältigen. Die Wahl der Antriebsart beeinflusst dabei das Rettungskonzept: Ein Hydraulikaufzug kann im Notfall durch Absenken des Hydrauliköls relativ einfach auf eine Etage zurückgebracht werden, während bei einem Seilaufzug ggf. eine Notstromversorgung oder Handkurbel für die Notfahrt vorgesehen sein muss. Ebenso sind bei außenliegenden Aufzugsschächten witterungsbeständige Komponenten und ein erhöhter Korrosionsschutz einzuplanen.

• Schacht und Schachtumschließung: Der Aufzugsschacht bildet einen geschützten baulichen Raum für die bewegliche Anlage. Er muss vollständig umschlossen sein (vollwandige Schächte mit feuerbeständigen Wänden) und dient zugleich der Begrenzung von Feuer und Rauch zwischen den Etagen. Zugänge zum Schacht (z. B. Notausstiege, Inspektionsöffnungen) sind nur für befugtes Personal zugänglich und entsprechend gesichert.

• Fahrkorb und Türen: Der Fahrkorb ist der Nutzungsraum für die Fahrgäste. Sowohl die Kabinentüren als auch die Schachttüren wirken als physische Sicherheitsbarrieren, die einen Sturz in den Schacht verhindern. Sie sind mit Verriegelungen ausgestattet, die Öffnen nur zulassen, wenn der Korb in der Haltestelle steht. Die Kabine selbst wird ausreichend groß und barrierefrei gestaltet (Handläufe, spiegelungsarme Beleuchtung, rutschfester Boden), und ein Zwei-Wege-Notrufsystem sowie Notbeleuchtung sind integriert.

• Antrieb und Tragmittel: Diese Komponenten umfassen den Motor, die Aufhängung (Seile, Riemen oder Hydraulikzylinder) und die Bremsen. Der Antrieb muss die erforderliche Traglast sicher bewegen können; Bremsen und Fangvorrichtungen (Sicherheitsfang) sind redundant ausgeführt, sodass der Fahrkorb auch bei bestimmten Fehlern (z. B. Seilriss oder Überdrehzahl) sicher zum Halt kommt. Die Tragmittel (Stahlseile oder Gurte) werden mit hohen Sicherheitsfaktoren bemessen und verfügen über Überwachung (z. B. Verschleißanzeige bei Gurten).

• Führungsschienen und Gegengewicht: Führungsschienen sorgen für stabile Fahrt und halten den Fahrkorb in der Spur. Sie tragen im Notfall auch die Last beim Ansprechen der Fangvorrichtung. Ein Gegengewicht (bei Seilaufzügen) verbessert die Energieeffizienz und wirkt ebenfalls auf eigenen Schienen. Diese Komponenten sind so dimensioniert, dass sie ein Ruckfangen des Fahrkorbs und Notbremsungen sicher bewältigen. Gleichzeitig tragen sie zu einem ruhigen Fahrkomfort bei.

• Steuerung und Sicherheitsschaltkreise: Die Steuerung überwacht und steuert alle Funktionen der Anlage. Ein durchgängiger Sicherheitsschaltkreis stellt sicher, dass die Aufzugfahrt nur möglich ist, wenn alle sicherheitsrelevanten Bedingungen erfüllt sind (alle Türen geschlossen, keine Überlast etc.). Bei Störungen oder Gefahren reagiert die Steuerung automatisch, z. B. durch Notabschaltung oder das Anfahren einer definierten Position. Für das Facility Management ist wichtig, dass die Steuerung Schnittstellen zur Gebäudeleittechnik bietet und dass Diagnoseinformationen zur Verfügung stehen, um Wartung und Fehlerbehebung zu erleichtern.

Aus FM-Sicht ist es wesentlich, dass diese Hauptbaugruppen so konzipiert und angeordnet sind, dass Prüfbarkeit, Wartungszugang und eine spätere Modernisierung realistisch möglich sind. Ausreichende Bewegungsräume im Schachtkopf und in der Schachtgrube, zugängliche Maschinenräume bzw. Schaltschrankstandorte sowie eine gute Dokumentation jeder Baugruppe ermöglichen es, den Betrieb über Jahrzehnte sicher zu gewährleisten und Anpassungen vorzunehmen, wenn gesetzliche oder technische Änderungen dies erfordern.

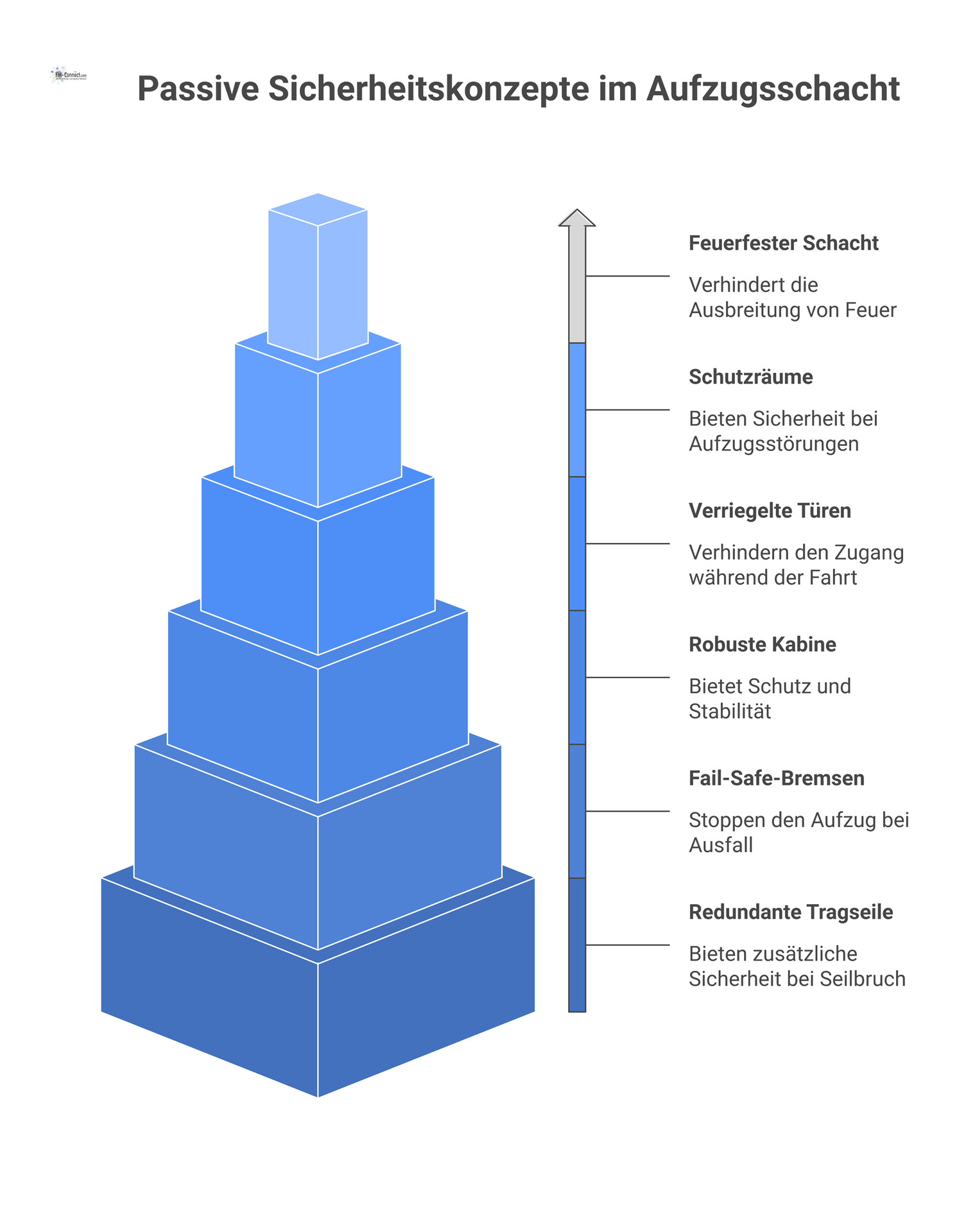

Passive Sicherheitsmaßnahmen sind solche Vorkehrungen, die durch die bauliche und technische Ausführung selbst wirken, ohne dass eine aktive Ansteuerung erforderlich ist. In der Konzeption von Aufzügen werden zahlreiche konstruktive Maßnahmen vorgesehen, um Risiken von vornherein zu minimieren.

• Geschlossener Aufzugsschacht: Der Aufzug ist in einem eigenen, vom Gebäude abgetrennten Schacht untergebracht. Die Schachtwände, -decke und -sohle bestehen aus feuerbeständigen Materialien gemäß Brandschutzkonzept, sodass Feuer und Rauch nicht unkontrolliert über den Schacht in andere Stockwerke gelangen können. Der geschlossene Schacht schützt zudem Personen im Gebäude davor, unbeabsichtigt mit den beweglichen Teilen des Aufzugs in Kontakt zu kommen.

• Ausreichende Fangräume: In Schachtgrube (unterste Schachthöhle) und Schachtkopf (oberer Schachtabschluss) sind ausreichende Schutzräume („Fangräume“) vorgesehen. Diese Freiräume stellen sicher, dass sich Wartungs- oder Rettungspersonal bei extremen Fahrpositionen des Fahrkorbs gefahrlos aufhalten kann, ohne eingequetscht zu werden. Die Dimensionierung dieser Räume richtet sich nach den einschlägigen Normen (DIN EN 81-20 fordert z. B. einen Mindestfreiraum für eine stehende Person).

• Sichere Kabinen- und Schachttüren: Die Türen der Aufzugsanlage sind so konstruiert, dass sie im Betrieb als stabile Barriere wirken. Schachttüren an den Etagen sind verriegelt und lassen sich nur öffnen, wenn der Fahrkorb in der entsprechenden Etage steht. Kabinentüren bleiben geschlossen, solange der Fahrkorb in Bewegung ist. Beide Türsysteme sind mechanisch robust und verfügen über Einrichtungen wie Lichtschranken oder Lichtgitter, die verhindern, dass Personen oder Gegenstände beim Schließen eingeklemmt werden.

• Rutschhemmende, niveaugleiche Übergänge: Um Stolper- und Sturzunfälle zu verhindern, wird darauf geachtet, dass der Übergang zwischen Etage und Fahrkorb bodeneben und trittsicher ist. Die Kabinenböden sind mit rutschhemmendem Belag ausgestattet und die Haltegenauigkeit des Aufzugs sorgt dafür, dass keine gefährlichen Höhenunterschiede beim Ein- und Aussteigen entstehen. Insbesondere bei barrierefreien Aufzügen ist ein schwellenloser Zugang zwingend.

• Robuste Kabine und Ausstattung: Die Kabinenwände, -decke und -boden sind ausreichend stabil ausgeführt, um auch atypische Belastungen auszuhalten. So werden z. B. bei Lastenaufzügen Stoßleisten oder Prallschutzverkleidungen vorgesehen, damit das Aufzugsmaterial nicht durch anstoßende Transportgüter beschädigt wird. Auch im Fahrkorb befindliche Handläufe und Bedienelemente sind fest verankert und auf Langlebigkeit ausgelegt, um einen sicheren Halt und Betrieb zu gewährleisten.

Bei der Anlagenkonzeption wird klar zwischen den Zonen getrennt, in denen sich Nutzer aufhalten oder Zugang haben, und jenen, die ausschließlich dem technischen Betrieb dienen. Fahrgäste sollen sich nur in der Kabine und an den Haltestellen aufhalten – diese Bereiche sind möglichst gefahrenfrei und intuitiv bedienbar zu gestalten. Alle anderen Bereiche wie der Schacht oder der Maschinenraum sind gegen unbefugten Zutritt geschützt (verschlossene Türen, nur mit Spezialschlüssel zugänglich). Damit wird sichergestellt, dass keine unberechtigten Personen in Gefahrenbereiche gelangen können. Das Fachpersonal seinerseits findet in den Technikbereichen die notwendigen Zugänge, um Wartungs- und Rettungsarbeiten sicher durchführen zu können (z. B. ausreichend große Zugangsöffnungen, Steigleitern, Arbeitsbeleuchtung).

• Sicherheitsreserven in der Mechanik: Sämtliche tragenden und bremsenden Komponenten werden mit großzügigen Sicherheitsfaktoren dimensioniert. Beispielsweise besitzen Tragseile eine sehr hohe Bruchlastreserve gegenüber der Nennlast, und Aufzugsbremsen sind doppelt ausgeführt oder redundant überwacht. Diese Überdimensionierung nach den anerkannten Regeln der Technik sorgt dafür, dass auch im Fehlerfall (etwa Versagen eines Bauteils) kein sofortiger Ausfall oder Unfall eintritt.

• Ausfallsichere Konstruktion: Kritische Systeme sind nach dem Fail-Safe-Prinzip konzipiert. Fällt eine Komponente aus (z. B. Stromversorgung, Steuerungsteil), geht der Aufzug in einen sicheren Zustand über, meist durch Stillsetzen. Mechanische Fangvorrichtungen fangen den Fahrkorb ab, wenn die elektrische Steuerung versagen sollte oder Übergeschwindigkeit auftritt. Diese Einrichtungen wirken allein durch physikalische Prinzipien (Federkraft, Keilwirkung) und sind nicht auf externe Energie angewiesen.

• Robuste Materialauswahl: Die verwendeten Materialien und Konstruktionsdetails sind auf Langlebigkeit und typische Beanspruchungen ausgelegt. In feuchter Umgebung (z. B. Außenaufzug) werden korrosionsbeständige Materialien gewählt. Für Lastenaufzüge werden besonders strapazierfähige Komponenten eingesetzt, die Stöße oder unsachgemäße Beladung verkraften können. So wird sichergestellt, dass die Anlage nicht vorzeitig verschleißt oder versagt, was die Sicherheit beeinträchtigen könnte.

Aktive Sicherheitskonzepte beziehen sich auf alle technischen Funktionen der Steuerung und Regelung, die im Betrieb aktiv für die Sicherheit sorgen. Hierzu zählen einerseits kontinuierlich wirkende Sicherheitsfunktionen und andererseits spezielle Betriebsarten für Notfälle oder Wartung.

• Durchgängiger Sicherheitsstromkreis: Die Aufzugssteuerung verfügt über einen Sicherheitsstromkreis, in dem alle sicherheitskritischen Schalter und Sensoren eingebunden sind. Türkontakte, Endschalter, Überlastsensoren, Not-Halt-Taster und ähnliche Einrichtungen sind in Reihe geschaltet, sodass bereits eine einzelne Gefährdung (etwa eine nicht geschlossene Tür oder Überladung) zur unmittelbaren Stillsetzung des Aufzugs führt. Dieser Stromkreis ist als Ruhestromkreis ausgelegt (Fail-Safe-Prinzip), d. h. bei Stromunterbrechung greift automatisch die Bremsung.

• Automatische Not- und Sonderfahrprogramme: Für definierte Sondersituationen sind in der Steuerung automatische Programme hinterlegt. Ein Beispiel ist die Brandfallsteuerung: Im Brandfall (Signal von der Brandmeldeanlage) fährt der Aufzug selbsttätig eine vorgesehene Evakuierungsetage an (meist Erdgeschoss oder einen definierten Sicherheitshalt) und öffnet dort die Türen, um den Fahrkorb zu leeren, anschließend bleibt die Anlage außer Betrieb. Ein anderes Beispiel ist ein Evakuierungsfahrprogramm für große Gebäude, bei dem Aufzüge gezielt in eine Sammelstellung fahren. Die Steuerung stellt sicher, dass solche Programme Vorrang vor Normalfahrten haben und zuverlässig ablaufen.

• Integrierter Notruf und Notbeleuchtung: Moderne Aufzüge sind standardmäßig mit einem Zwei-Wege-Notrufsystem ausgestattet, das von der Kabine aus eine Sprechverbindung zu einer ständig besetzten Stelle ermöglicht. Dieses System ist in die Steuerung integriert und wird regelmäßig auf Funktionsfähigkeit überwacht. Ebenso gehört eine Notbeleuchtung in der Kabine zur Grundausstattung, die bei einem Stromausfall automatisch aktiviert wird (mit eigener Batterie für mindestens 30 Minuten Beleuchtung). Diese aktiven Sicherheitseinrichtungen stellen sicher, dass im Falle einer Störung Personen im Aufzug schnell Hilfe rufen können und sich im Dunkeln orientieren können.

Die sicherheitsorientierte Konzeption legt fest, welche Sonderbetriebsarten vorgesehen sind und wie diese mit der Gebäude- und Sicherheitsorganisation zusammenspielen. Beispielsweise muss definiert sein, wie die Hausalarmierung den Aufzug beeinflusst oder wer berechtigt ist, einen Notbetrieb auszulösen. Es ist sicherzustellen, dass die Übergänge zwischen Normalbetrieb und Notbetriebsarten reibungslos funktionieren und dass das Personal entsprechend geschult ist, diese Betriebsarten im Ernstfall sicher zu nutzen.

Ein Aufzug agiert nicht isoliert, sondern als Teil des Gebäudes und dessen Sicherheitseinrichtungen. Daher ist bei der Konzeption zu berücksichtigen, wie die Anlage in die gebäudetechnischen Leitsysteme und Notfallkonzepte eingebunden wird.

• Zustandsanzeigen in der GLT: Wichtige Betriebszustände des Aufzugs (Betrieb bereit, in Störung, außer Betrieb, im Brandfallmodus etc.) werden an die zentrale Gebäudeleittechnik gemeldet. So hat das Facility Management jederzeit einen Überblick und kann im Ereignisfall schnell reagieren. In der GLT oder Sicherheitszentrale können z. B. Warnmeldungen erscheinen, wenn ein Aufzug stehengeblieben ist oder abgeschaltet wurde.

• Fernüberwachung und Störungsmeldung: Optional kann die Aufzugsteuerung so ausgelegt werden, dass relevante Störungen automatisch an eine Leitstelle oder einen Wartungsdienst gemeldet werden. Beispielsweise lässt sich ein Notruf automatisch an den Servicedienst senden oder ein Techniker alarmieren, wenn kritische Komponenten einen Fehler melden. Diese Anbindung erhöht die Reaktionsgeschwindigkeit und trägt zur Betriebssicherheit bei.

• Schnittstelle zur Brandmeldeanlage: Die Aufzugsanlage wird eng mit der Brandmelde- und Alarmanlage verknüpft. Im Brandfall erhält der Aufzug von der Brandmeldeanlage ein Signal, das die programmierte Brandfallsteuerung auslöst (Rückführung und Abschaltung der Aufzüge, siehe 5.2). Umgekehrt kann die Aufzugsteuerung Rückmeldungen geben, z. B. ob die Brandfallfahrt abgeschlossen ist. Die Schnittstelle ist so konzipiert, dass Fehlalarme nicht zu gefährlichen Situationen führen und dass nach einem Brandereignis die Anlage nur durch autorisierte Personen wieder in Betrieb genommen werden kann.

Die Aufzugskonzeption orientiert sich somit eng am übergeordneten Sicherheitskonzept des Gebäudes. Insbesondere bei Sonderbauten (Hochhäuser, Krankenhäuser, Versammlungsstätten) ist die Zusammenarbeit mit Brandschutzplanern und Behörden essenziell, um festzulegen, welche Rolle die Aufzüge in Ausnahmesituationen spielen sollen. Alle Schnittstellen und Abläufe müssen dokumentiert und erprobt sein, bevor die Anlage in Betrieb geht.

Eine vorausschauende Aufzugsplanung bezieht den gesamten Lebenszyklus der Anlage mit ein. Dies bedeutet, schon bei der Konzeption die künftigen Wartungs- und Prüfprozesse, mögliche Modernisierungen und die Dokumentation so vorzusehen, dass das Facility Management seine Aufgaben effizient und sicher erfüllen kann.

• Großzügige Platzverhältnisse: Bereits in der Planung wird auf ausreichenden Platz in Schachtkopf, Schachtgrube und gegebenenfalls im Maschinenraum geachtet. Wartungs- und Prüfpersonal müssen dort sicher arbeiten können – etwa auf dem Fahrkorbdach oder in der Grube – ohne beengte Verhältnisse. Zum Beispiel sind Mindesthöhen und -tiefen einzuhalten, damit eine Person im Schachtkopf aufrecht stehen kann (vgl. Fangräume nach 4.1), und es sollten feste Leitern oder Tritte für Ein- und Ausstieg in die Grube vorgesehen sein.

• Sichere Erreichbarkeit von Bedienelementen: Alle für Wartung, Notbedienung und Prüfung relevanten Steuerungselemente müssen gut zugänglich und gekennzeichnet sein. Der Steuerungsschrank wird an einem Ort installiert, der für Fachpersonal leicht erreichbar ist (z. B. im letzten Stockwerk in Schachtnähe oder in einem eigenen Maschinenraum). Notbedienungseinrichtungen wie Handbremslösungen oder Notabsenkvorrichtungen sind so angebracht, dass sie im Ernstfall schnell bedient werden können, und ihre Handhabung ist in der Dokumentation klar beschrieben.

• Demontage- und Modernisierungsfreundlichkeit: Bei der Konstruktion wird auch daran gedacht, wie große Komponenten später ausgetauscht werden können. Beispielsweise kann vorgesehen werden, dass im Schacht oder Maschinenraum ausreichend große Öffnungen oder Demontageklappen vorhanden sind, um den Antrieb oder das Getriebe mit einem Kran herauszuheben. Auch die Kabine sollte so gestaltet sein, dass sie bei einer Modernisierung – etwa Austausch durch eine neue Kabine – zerlegt oder aus dem Schacht entfernt werden kann, ohne die Bausubstanz zu beschädigen. Solche Vorkehrungen erleichtern zukünftige Umbauten und reduzieren Ausfallzeiten.

• Prüfunterstützende Ausstattung: Zusätzlich können Ausstattungen vorgesehen werden, die Prüfungen erleichtern – wie fest installierte Anschlagpunkte für Messgeräte oder Vorrichtungen zum Auffangen des Fahrkorbs bei Prüfbremstests. Diese Details sind zwar klein, tragen aber dazu bei, dass wiederkehrende Prüfungen zügig und sicher durchgeführt werden können.

Eine sicherheitsorientierte Konzeption schließt mit einer klar strukturierten Dokumentation ab. Diese ermöglicht es dem Facility Management, alle Betriebs-, Wartungs- und Prüfprozesse im Betrieb aufzusetzen und die Betreiberverantwortung zu erfüllen. Durch die vollständige Dokumentations- und Nachweisstruktur kann jederzeit nachvollzogen werden, welche Sicherheitsmaßnahmen umgesetzt sind und dass die Anlage vorschriftsmäßig betrieben wird.
