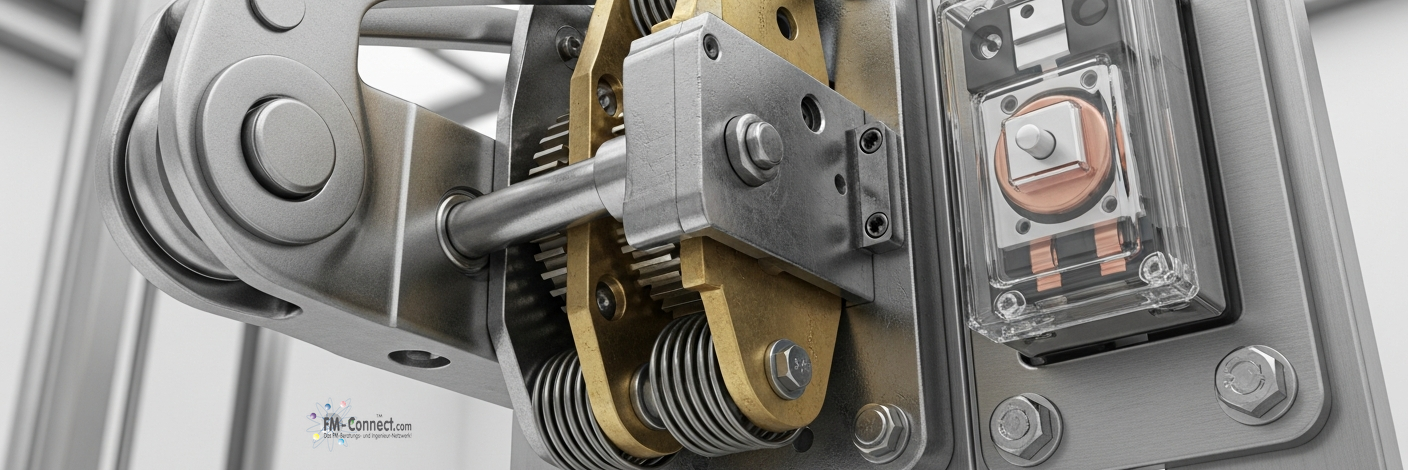

Türverriegelungsprinzip

• Kabinentüren: Diese Türen sind an der Aufzugskabine (Fahrkorb) montiert und schließen den Fahrkorb zur Schachtseite hin ab. In modernen Anlagen handelt es sich meist um automatische Schiebetüren mit ein- oder zweiflügeliger Ausführung. Die Kabinentür wird vom Türantrieb des Fahrkorbs bewegt und dient primär dem Abschluss der Kabine, damit keine Person während der Fahrt hinausgreifen oder -fallen kann.

• Schachttüren: Diese Türen befinden sich an jeder Haltestelle auf der Etage und bilden die Schnittstelle zwischen Schacht und Gebäude (Flur oder Foyer). Schachttüren sind ebenfalls häufig als horizontale Schiebetüren ausgeführt (bei älteren Anlagen teils auch als Drehtüren) und sind robust konstruiert. Sie bleiben in geschlossenem Zustand mechanisch verriegelt, um zu verhindern, dass sie ohne anwesenden Fahrkorb geöffnet werden können.

Kabinen- und Schachttüren arbeiten im Betrieb synchron. Bei automatischen Aufzügen sind sie durch einen Kupplungsmechanismus miteinander verbunden: Wenn der Fahrkorb an einer Etage hält, entriegelt der Mechanismus die entsprechende Schachttür, und der Türantrieb bewegt beide Türen gleichzeitig auf bzw. zu. Trotz dieser Kopplung verfügt jede Schachttür zusätzlich über eine eigene mechanische Verriegelung, die ein eigenmächtiges Öffnen blockiert, solange der Fahrkorb nicht in Position ist.

• Türen schließen: Zunächst erhalten die Kabinen- und Schachttüren den Schließbefehl. Sie bewegen sich in die „ZU“-Position. Die Kabinentür treibt über die Kupplung auch die zugehörige Schachttür zu, bis beide vollständig geschlossen anliegen.

• Mechanische Verriegelung rastet ein: Sobald die Schachttür einer Haltestelle ganz geschlossen ist, greift die mechanische Verriegelung dieser Tür ein. Der Riegel fällt ein und blockiert die Schachttür gegen ein Öffnen. Die Kabinentür ist zu diesem Zeitpunkt ebenfalls geschlossen.

• Türkontakte melden „geschlossen & verriegelt“: In geschlossenem und verriegeltem Zustand werden die Türkontaktschalter aktiviert. Sie schließen den Sicherheitsstromkreis und melden der Steuerung für jede einzelne Tür, dass diese sicher verschlossen ist. Im Regelfall besitzt jede Schachttür einen eigenen Sicherheitsschalter in der Verriegelung, und auch die Kabinentür ist mit einem Schließkontaktschalter ausgerüstet.

• Fahrfreigabe und Anfahrt: Liegen alle relevanten Türsignale in sicherer Stellung vor, gibt die Steuerung die Fahrt frei. Das heißt, nur wenn alle Türen (an allen betroffenen Etagen und der Kabine) als geschlossen/verriegelt rückgemeldet sind, wird der Antrieb aktiviert. Die Aufzugskabine fährt nun los.

• Halt in der Türzone: Der Aufzug hält im Bereich der entsprechenden Haltestelle und bremst den Fahrkorb exakt in der definierten Halteposition (bündig mit der Etage). Die sogenannte Türzone ist der Bereich, in dem die Kabine sich befinden muss, damit die Schachttür entriegelt werden kann.

• Prüfung der Position: Die Steuerung stellt sicher, dass der Fahrkorb wirklich in der Entriegelungszone der Haltestelle steht. Dazu dienen Sensoren oder Schalter, die dem System die korrekte Position des Fahrkorbs signalisieren. Ist diese Bedingung erfüllt, wird die zuvor erteilte Fahrfreigabe entzogen (d.h. der Antrieb bleibt angehalten).

• Aufhebung der Fahrbewegung: Die Antriebssteuerung ist nun deaktiviert, und die Bremsen halten den Fahrkorb an Ort und Stelle. Gleichzeitig bleibt die elektrische Sicherheitsschaltung aktiv – solange die Verriegelung noch geschlossen ist, kann kein Fahrbefehl erfolgen.

• Entriegelung und Türöffnung: Die Steuerung gibt die Freigabe zum Öffnen der Türen an genau dieser Haltestelle. Daraufhin wird die mechanische Verriegelung der betreffenden Schachttür durch den Kupplungsmechanismus der Kabinentür entriegelt. Der Türantrieb fährt nun die Kabinentür auf, welche über die Kupplung die Schachttür mitnimmt. Beide Türen öffnen sich synchron und geben den Zugang zur Kabine frei.

Das Türverriegelungsprinzip ist nach dem Fail-Safe-Prinzip ausgelegt. Das bedeutet: Treten Fehler auf oder fehlen Rückmeldungen, geht die Anlage in einen sicheren Zustand. Beispielsweise führt ein nicht ordnungsgemäß geschlossener Türkontakt dazu, dass der Aufzug die Fahrt gar nicht erst startet bzw. sofort stopt. Auch ein Defekt einzelner Schalter oder Leitungen wird von der Sicherheitssteuerung erkannt – die Schaltungen sind so konzipiert, dass bei Unterbrechung des Stromkreises (Öffnung eines Kontakts) automatisch die Fahrfreigabe entzogen wird. Auf diese Weise kann ein gefährlicher Betrieb (z. B. Fahren mit offener oder entriegelter Tür) selbst bei Teilausfällen einzelner Komponenten weitgehend ausgeschlossen werden.

Das Türverriegelungssystem ist eng mit anderen sicherheitsrelevanten Komponenten der Aufzugsanlage verzahnt.

• Verhalten im Brandfall: Sobald ein Brandalarm im Gebäude ausgelöst wird, schaltet die Aufzugssteuerung in den sogenannten Brandfallmodus. Alle Fahrbefehle werden aufgehoben und der Aufzug wird automatisch zur vorgegebenen Evakuierungsebene (häufig das Erdgeschoss) geschickt. Dort angekommen, werden die Türen entriegelt und geöffnet, damit alle Personen aussteigen können. Anschließend bleibt der Aufzug mit geöffneten Türen außer Betrieb, oder die Türen werden nach dem Aussteigen geschlossen und verriegelt, sodass der Aufzug für die Dauer des Brandalarms nicht mehr benutzt werden kann. Dieses Vorgehen verhindert, dass Personen den Aufzug im Brandfall weiter nutzen oder dass der Aufzug unwissentlich in einen vom Brand betroffenen Bereich fährt.

• Türsteuerung in Flucht- und Rettungsszenarien: In Gebäude-Evakuierungskonzepten ist festgelegt, in welchen Ebenen Aufzugstüren im Notfall öffnen sollen oder nicht. Beispielsweise kann vorgesehen sein, dass im Brandgeschoss selbst die Aufzugstüren geschlossen bleiben, um Feuer und Rauch nicht in die Aufzugsschächte oder andere Stockwerke zu ziehen. Nur sichere Ebenen (Rettungsetagen) werden vom Aufzug zur Evakuierung angefahren. Die Türverriegelungen stellen dabei sicher, dass die Schachttüren in gesperrten Ebenen verriegelt bleiben, solange kein Befehl zur Evakuierungsfahrt in diese Bereiche vorliegt.

Aus der Sicht des sicheren Betriebs einer Aufzugsanlage – wie sie ein Facility Manager gewährleisten muss – ergeben sich einige grundlegende Anforderungen an Türen und Verriegelungen:

• Keine Türöffnung während der Fahrt: Es muss konstruktiv ausgeschlossen sein, dass während der Bewegung des Fahrkorbs eine Tür geöffnet werden kann. In der Praxis sind daher alle Kabinen- und Schachttüren während der Fahrt mechanisch verriegelt. Erst wenn der Fahrkorb zum Halt kommt, löst sich die Verriegelung der betroffenen Haltestelle.

• Kein Öffnen in einen leeren Schacht: Schachttüren dürfen sich nur öffnen lassen, wenn der Fahrkorb an der entsprechenden Haltestelle präsent ist. Dies wird technisch durch die Verriegelungsmechanismen erzwungen. Selbst bei manuell betätigten Türen (z. B. bei alten Anlagen mit Drehtüren) verhindert ein Schloss mit Sicherheitskontakt, dass die Tür ins Leere geöffnet werden kann.

• Manipulationssicherheit der Verriegelung: Die Einrichtungen zur Türverriegelung müssen gegen unbefugtes Eingreifen geschützt sein. Insbesondere darf die mechanische Entriegelung einer Schachttür nur durch autorisiertes Personal möglich sein. Hierfür sind Spezialschlüssel (z. B. Dreikantschlüssel für das Entriegelungsdreieck an Schachttüren) erforderlich, die ausschließlich sachkundigen Personen zur Verfügung stehen. Das verhindert Missbrauch oder absichtliches Umgehen der Sicherheitseinrichtung.

Im laufenden Betrieb eines Aufzugs können bestimmte Beobachtungen auf Probleme mit dem Türverriegelungssystem hinweisen.

Das Facility Management sollte im Rahmen von regelmäßigen Rundgängen einige einfache Sicht- und Funktionskontrollen der Aufzugstüren durchführen, um Auffälligkeiten frühzeitig zu erkennen:

• Beobachtung des Türlaufs: Darauf achten, dass beim Fahrbetrieb die Türen vollständig schließen und keine sichtbaren Hindernisse (z. B. Gegenstände oder Schmutz) das Schließen beeinträchtigen. Die Türbereiche und -schwellen sind sauber zu halten.

• Freihalten der Türbereiche: Sicherstellen, dass im Bereich vor den Schachttüren keine Gegenstände gelagert werden. Es dürfen keine Keile, Unterlegstücke oder provisorische Feststeller die Türen offenhalten – solche Eingriffe sind unzulässig und gefährden die Sicherheit.

• Wahrnehmung von Geräuschen und Feedback: Ungewöhnliche Türgeräusche (z. B. lautes Zuschlagen, Schleifgeräusche beim Öffnen/Schließen) sollten notiert werden. Ebenso ist auf Nutzerbeschwerden zu reagieren, etwa wenn eine Tür häufig klemmt oder der Aufzug oft wegen „Türstörung“ außer Betrieb geht. Solches Feedback gibt wichtige Hinweise auf notwendige Wartungsarbeiten.

Treten Störungen im Türbereich auf, so übernimmt das Facility Management eine vermittelnde und koordinierende Rolle zwischen Nutzern, Technik und Servicefirma.

Ein sorgfältiges Dokumentationswesen ist im Facility Management für Aufzugsanlagen unverzichtbar – gerade in Bezug auf sicherheitsrelevante Komponenten wie die Türverriegelung:

• Wartungs- und Prüfnachweise archivieren: Alle Wartungsprotokolle sowie die Berichte der wiederkehrenden Prüfungen (z. B. TÜV-Abnahmen) sollten im CAFM-System oder Anlagenordner abgelegt werden. Dabei ist speziell auf Einträge zu achten, die Türschließkräfte, Türkontakte oder Verriegelungen betreffen. Solche Dokumente dienen im Ernstfall als Nachweis, dass der Betreiber seinen Pflichten nachgekommen ist.

• Mängelverfolgung: Stellt eine Prüfung oder Wartung Mängel im Türsystem fest (etwa „Türkontakt schleift“ oder „Schloss locker“), so müssen diese Punkte aktiv nachverfolgt werden. Das Facility Management sorgt dafür, dass die beauftragte Fachfirma die Mängel behebt, und dokumentiert den Abschluss der Maßnahme. Bis zur Behebung ist gegebenenfalls eine Risikoabschätzung vorzunehmen (ggf. Außerbetriebnahme, siehe oben).

• Berücksichtigung bei Modernisierungen: Bei größeren Modernisierungen oder Anlagenumbauten sollten Türsysteme und Verriegelungen besondere Beachtung finden. Beispielsweise kann die Nachrüstung moderner Lichtvorhänge (statt nur einfacher Kontaktschienen) die Sicherheit erhöhen, oder der Austausch alter Schachttüren die Zuverlässigkeit verbessern. Solche Änderungen sind in der Anlagendokumentation (Schaltpläne, technische Beschreibungen) zu aktualisieren, damit jederzeit klar ist, welche Sicherheitseinrichtungen verbaut sind und welchen Normstand sie erfüllen.

Die obenstehende Gliederung kann direkt als Kapitel in einem Betriebshandbuch für Aufzüge oder in einer sicherheitstechnischen Beschreibung genutzt werden. Sie deckt die allgemeinen Prinzipien ab; bei konkreten Anlagen sollten jedoch stets die spezifischen technischen Details und die aktuellen Normen (z. B. DIN EN 81-20, BetrSichV, TRBS) berücksichtigt und ergänzt werden.
