Prinzip der vertikalen Personen- und Lastenförderung

Diese Komponenten greifen ineinander, um den Aufzugsbetrieb als Gesamtsystem zu ermöglichen. Aus Sicht des Facility Managements ist nicht nur die technische Funktionsfähigkeit jeder Komponente relevant, sondern auch deren Einfluss auf Betriebsabläufe und Unterhaltskosten. Zum Beispiel erfordert eine luxuriöse Kabinenausstattung mehr Reinigungs- und Instandhaltungsaufwand; oder eine veraltete Steuerung ohne Anbindung an die Gebäudeleittechnik erschwert das Monitoring der Anlage.

Grundsätzlich bewegt ein Antriebssystem den Fahrkorb über ein Tragmittel entlang von Führungsschienen im Schacht vertikal auf und ab. Bei elektrischen Aufzügen treibt ein Elektromotor ein Seilsystem oder Riemen an (bei neueren Anlagen oft ein treibscheibenloser Motor mit Frequenzsteuerung für sanfte Fahrten). Bei hydraulischen Aufzügen übernimmt ein Hydraulikzylinder die Hubbewegung. In allen Fällen gibt die Steuerung Fahrbefehle nur dann frei, wenn alle sicherheitsrelevanten Bedingungen erfüllt sind. Typische Voraussetzungen sind unter anderem, dass alle Türen geschlossen und verriegelt sind und dass die zulässige Nutzlast im Kabineninneren nicht überschritten ist. Erst wenn z. B. die Türkontakte rückmelden, dass Türen sicher verriegelt sind, setzt der Antrieb die Kabine in Bewegung. Während der Fahrt wird die Bewegung kontinuierlich überwacht und bei Erreichen der Zielhaltestelle verlangsamt und punktgenau abgebremst, sodass der Fahrkorb bündig mit der Etage hält.

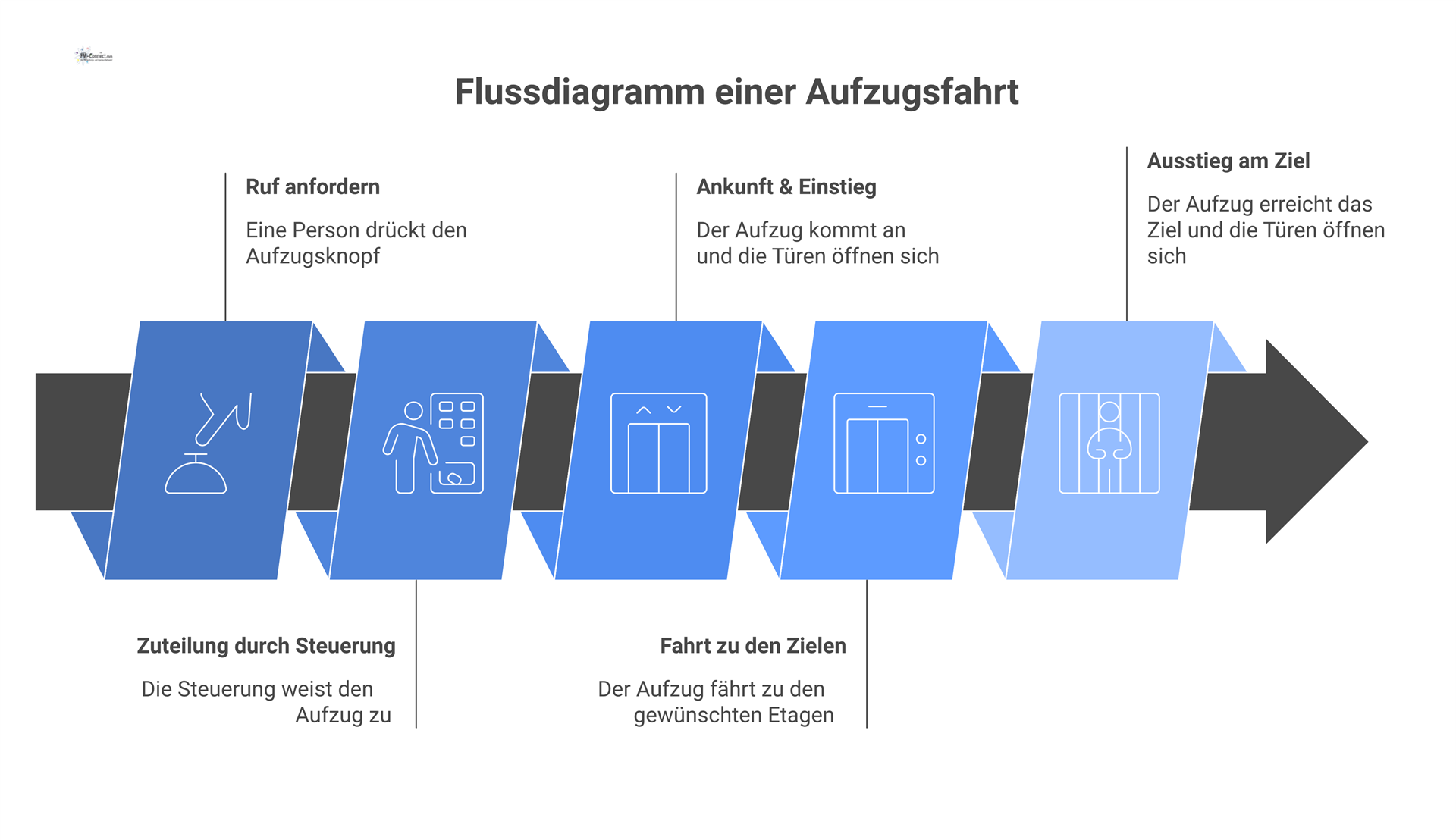

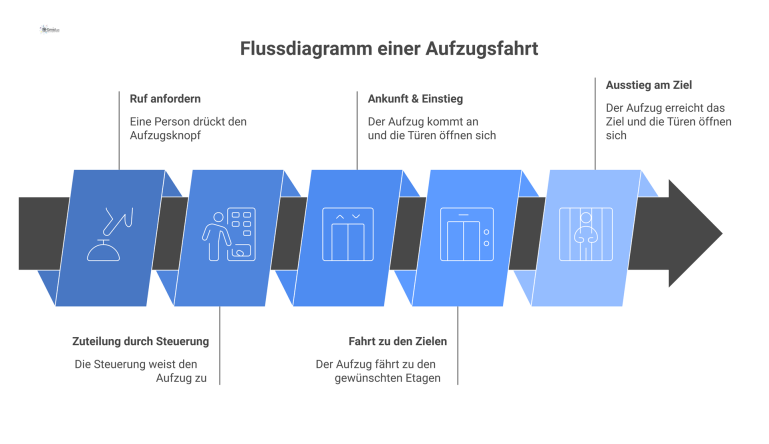

• Aufzugsruf anfordern: Ein Nutzer betätigt an einer Etage einen Ruftaster (für Aufwärts- oder Abwärtsfahrt). In modernen Anlagen mit Zielwahlsteuerung gibt der Nutzer bereits im Voraus sein Fahrziel an einem Bedienpanel ein, statt nur den Aufzug zu rufen.

• Zuteilung durch die Steuerung: Die Aufzugssteuerung registriert den Ruf und ordnet ihn einer bestimmten Kabine zu. Bei Einzelanlagen fährt der eine Aufzug los; bei Gruppenanlagen (mehreren Aufzügen in einer Anlage) entscheidet eine Prioritäts- und Bündelungslogik, welcher Fahrkorb den Ruf optimalerweise bedient. Kriterien sind z. B. aktuelle Position der Kabinen, Fahrtrichtung, Auslastung und Minimierung der Wartezeit.

• Ankunft und Einstieg: Der ausgewählte Fahrkorb fährt zur rufenden Etage. Dort hält er präzise auf Höhe des Halteniveaus, die Türen (erst die Schachttür und synchron die Kabinentür) öffnen automatisch, und wartende Personen können einsteigen (gleichzeitig verlassen aussteigende Passagiere die Kabine). Nach dem Ein- und Ausstieg schließen die Türen zeitverzögert und verriegeln sich wieder.

• Zielwahl in der Kabine: Sobald sich die Fahrgäste in der Kabine befinden, wählen sie – falls nicht bereits über ein Zielwahl-System geschehen – mittels der Bedientableaus ihre Zieletagen aus. Die Steuerung erfasst alle gewählten Ziele und plant daraus eine sinnvolle Fahrreihenfolge. Bei Sammelsteuerungen werden z. B. alle Ziele in gleicher Fahrtrichtung nacheinander angefahren, um Effizienz zu gewährleisten.

• Fahrt und Haltefolge: Der Aufzug setzt sich in Bewegung und steuert die gewählten Zielhaltestellen an. Er hält an jeder angeforderten Etage, wo der Haltbefehl vorliegt, bremst sanft ab und öffnet die Türen für den Ausstieg. Nach Abschluss aller Halte (bzw. nach dem letzten Ziel oder bei einer leeren Kabine) kehrt das System in den Bereitschaftsmodus zurück oder fährt ggf. einen Grundstellungsstock an (z. B. das Erdgeschoss, um dort nächsten Bedarf schnell zu bedienen).

Während des gesamten Ablaufs sorgen technische Funktionen wie Fahrgastinformationen (Anzeige der Fahrtrichtung, Ansage der Etagen) und Schutzeinrichtungen (Lichtschranken in Türen, Notruftaster) dafür, dass die Personenfahrt sicher und komfortabel verläuft.

• Kabinengestaltung: Die Aufzugskabine sollte ausreichend Bewegungsfläche bieten, damit auch Rollstuhlfahrer oder Personen mit Gehhilfen problemlos manövrieren können. Normgerechte Personenaufzüge haben z. B. Mindestabmessungen (typisch mindestens 1,10 m × 1,40 m bei 630 kg Traglast), um einen Rollstuhl plus Begleitperson aufzunehmen. Innen sind Haltegriffe oder Handläufe angebracht, die beim Stehen Halt bieten. Eine gut ausgeleuchtete Kabine mit blendfreier Beleuchtung und ein gut sichtbarer Kabinen-Spiegel (erleichtert Rollstuhlnutzern das rückwärtige Ausfahren) erhöhen Komfort und Sicherheit. Auch auf ein ansprechendes, aber robustes Innenraumdesign wird Wert gelegt, da dies das Sicherheitsempfinden und die Pflegeleichtigkeit beeinflusst.

• Bedienung und Informationen: Die Bedienelemente (Ruftasten, Kabinentableau) sind klar strukturiert und so angeordnet, dass sie auch von Rollstuhlfahrern erreicht werden können (Höhe laut Norm gewöhnlich ca. 85–110 cm über Boden). Jede Taste ist taktil fühlbar (erhabene Ziffern/Brailleschrift) und visuell kontrastreich beschriftet. Für sehbehinderte oder blinde Personen sind wichtige Informationen akustisch verfügbar: z. B. Durchsagen oder akustische Signale für ankommende Etagen, sowie ein Sprachmodul, das im Notfall Anweisungen gibt. Beleuchtete Anzeigen informieren über Fahrtrichtung, aktuelles Geschoss und Störfälle. Diese barrierefreien Ausstattungsmerkmale sind in Normen wie DIN EN 81-70 und DIN 18040 festgeschrieben und im öffentlichen Bereich verpflichtend umzusetzen.

• Verkehrssteuerung für minimale Wartezeiten: Um den Komfort zu steigern, kommt eine optimierte Steuerungslogik zum Einsatz. Das Ziel ist, Warte- und Fahrzeiten für die Nutzer so kurz wie möglich zu halten. In kleineren Gebäuden arbeitet meist eine Sammelsteuerung (alle angeforderten Ziele einer Richtung werden hintereinander bedient), in großen Gebäuden oder Hochhäusern oft eine Gruppensteuerung für mehrere Aufzüge, die die Kabinen koordiniert. Moderne Systeme können auch Zielwahlsteuerungen sein, bei denen der Nutzer bereits vor Einstieg sein Ziel angibt – dadurch kann die Steuerung die Personen sinnvoll auf die Kabinen verteilen und unnötige Zwischenhalte vermeiden. Insgesamt folgt die Verkehrssteuerung dem Prinzip, den Fahrgaststrom effizient zu bewältigen: dazu gehört auch, Aufzüge bei geringer Nachfrage in einer Grundposition zu parken (um bei neuem Ruf schnell verfügbar zu sein) oder Stoßzeiten durch vorher definierte Steuerungsmodi zu bedienen.

Die vertikale Förderung von Gütern (Lastenaufzüge) und internen Dienstleistungen (Serviceaufzüge, z. B. für Hauswirtschaft oder Technikpersonal) folgt demselben physikalischen Bewegungsprinzip wie die Personenförderung. Jedoch sind Auslegung und Ausstattung dieser Aufzüge speziell auf den Transport von Gegenständen und Arbeitsmaterialien optimiert.

• Angepasste Kabinengröße und Tragfähigkeit: Die Kabinenabmessungen und die zulässige Nutzlast eines Lasten- oder Serviceaufzugs richten sich nach den typischen Fördergütern. Beispielsweise müssen in einem Krankenhaus-Bettenaufzug große Krankentragen oder Betten (oft ca. 2,1 m Länge) hineinpassen; in einem Güteraufzug in einem Warenhaus sollten Euro-Paletten oder Rollcontainer bequem hinein- und herausgefahren werden können. Entsprechend haben Lastenaufzüge oft deutlich größere Kabinenabmessungen und höhere Tragfähigkeiten (z. B. 1000 kg, 1600 kg oder mehr), um auch schwere und sperrige Lasten sicher zu transportieren.

• Robuste Innenausstattung: Da im Lasten- und Serviceverkehr häufig schwere und harte Gegenstände bewegt werden, sind die Kabinenwände und -böden besonders widerstandsfähig ausgeführt. Üblich sind z. B. Holz- oder Gummistoßleisten an den Wänden als Prallschutz, Blechverkleidungen oder kratzfeste Materialien sowie rutschfeste, stoßfeste Bodenbeläge (Stahlriffelblech, Hartgummi o. Ä.). Auf dekorative Elemente wird zugunsten der Langlebigkeit verzichtet. Die Beleuchtung ist oft geschützt angebracht. Diese Ausführung minimiert Verschleiß und Beschädigungen, selbst wenn Lasten mal anstoßen oder abgestellt werden.

• Spezifische Nutzergruppen und Bedienung: Lasten- und Serviceaufzüge werden in der Regel von geschulten oder eingewiesenen Personengruppen genutzt (z. B. vom Lieferpersonal, Logistikmitarbeitern, Reinigungs- oder Technikpersonal). Daher können Bedienelemente einfacher gehalten oder mit Schlüsselsteuerungen versehen sein, die nur Befugte bedienen dürfen. Zudem sind die Fahrgeschwindigkeiten bei sehr großen Lastenaufzügen vom Lieferpersonal, Logistikmitarbeitern, Reinigungs- oder Technikpersonal). Daher können Bedienelemente einfacher gehalten oder mit Schlüsselsteuerungen versehen sein, die nur Befugte bedienen dürfen. Zudem sind die Fahrgeschwindigkeiten bei sehr großen Lastenaufzügen Sicherheitseinrichtungen und sanfte Fahrkurven verfügen.

Um den Komfort und die Sicherheit der Fahrgäste in Personenaufzügen hochzuhalten, wird der Transport von Gütern und Servicematerial möglichst räumlich und organisatorisch vom Publikumsverkehr getrennt. In gut geplanten Gebäuden existiert daher eine klare Trennung zwischen Personenaufzügen und Lasten-/Serviceaufzügen.

• Räumliche Trennung (Back-of-House-Bereiche): Lastenaufzüge befinden sich idealerweise in Bereichen, die dem öffentlichen Zugriff entzogen sind, beispielsweise an Lieferzonen, Lagerbereichen oder Dienstbotengängen. Separate Flure

• und Anlieferungsräume sorgen dafür, dass Transporte von Waren, Wäsche oder Abfall hinter den Kulissen stattfinden und nicht die Haupterschließungsflächen stören. Für ein Krankenhaus bedeutet das z. B.,

• dass der Bettenaufzug und der Versorgungsaufzug in Nebenfluren liegen, nahe bei Küche oder Lager, während die Besucheraufzüge in Eingangsnähe sind. So wird vermieden, dass Patienten oder Gäste mit logistischen Vorgängen konfrontiert werden.

• Zeitliche Steuerung der Nutzung: Selbst bei baulich getrennten Anlagen achtet das Facility Management darauf, dass größere Lastentransporte zu verträglichen Zeiten erfolgen. Beispielsweise können Lieferungen und interner Materialtransport

• in Bürogebäuden auf frühmorgens oder späte Abendstunden gelegt werden, um die Aufzüge in Stoßzeiten des Personenverkehrs freizuhalten. In Hotels oder Krankenhäusern gibt es häufig Regelungen, dass z. B.

• Wäschewagen oder Room-Service-Aufzüge nicht während der Besuchs- oder Essenszeiten die öffentlichen Aufzüge blockieren. Diese zeitliche Entzerrung erhöht die Effizienz und vermeidet Ärgernisse für die Fahrgäste.

• Zugangs- und Nutzungsbeschränkungen: Lasten- und Serviceaufzüge sind oft durch technische Maßnahmen vor unbefugter Benutzung geschützt. Dazu gehören Schlüsselschalter oder Kartenleser, die nur autorisiertes Personal nutzen kann.

• Manche Aufzüge erfordern zur Anforderung einen Spezialschlüssel, oder sie fahren nur in bestimmte Stockwerke, die für Publikumsverkehr gesperrt sind. Auch können in der Steuerung Prioritäten gesetzt sein, dass z. B.

• ein Dienstaufzug angeforderte Fahrten des Lieferpersonals sofort durchführt (Vorrangfahrt), um Wartezeiten bei wichtigen Transporten zu reduzieren. Diese organisatorischen Regeln gewährleisten, dass der Personenverkehr ungestört bleibt und die Logistik reibungslos

• funktioniert.
