Nivellier- und Haltegenauigkeit an Haltestellen

• Zustand der Tragmittel und Bremsen: Der Verschleißzustand von Seilen oder Gurten (Tragmittel) und der Zustand der Bremsanlage beeinflussen direkt das Halteverhalten. Abgenutzte Bremsbeläge oder gelängte Seile können dazu führen, dass die Kabine nicht mehr exakt auf Niveau anhält oder nach dem Halt minimal absinkt.

• Spiel und Verschleiß in Führungen: Mechanisches Spiel oder Abnutzung in der Kabinenaufhängung sowie an den Führungsschuhen oder -rollen kann dazu führen, dass die Kabine beim Halt leicht nachgibt oder nicht konsistent in derselben Höhe anhält. Solche Toleranzen summieren sich und beeinträchtigen die Wiederholgenauigkeit der Haltposition.

• Schachtgeometrie und Bauwerk: Verformungen des Fahrstuhlschachts oder Setzungen im Gebäude können die Fahrkorbführung und damit das Fahrverhalten beeinflussen. Zum Beispiel können minimal verzogene Schienen oder Verschiebungen im Schacht dazu führen, dass die Halteposition von Etage zu Etage leicht variiert.

Die Aufzugssteuerung – und eine ggf. vorhandene Feinregelung – bestimmt, mit welchem Bremsprofil der Aufzug in die Haltestelle einfährt und wie exakt die Zielposition erreicht wird.

• Bremssteuerung und Fahrkurve: Die eingestellte Geschwindigkeit und die Abbremsrampen kurz vor dem Erreichen der Haltestelle beeinflussen, wie sanft und präzise der Halt erfolgt. Moderne frequenzgeregelte Antriebe erlauben flache Verzögerungskurven und ein punktgenaues Ausrichten am Etagenboden.

• Positionserfassung: Die Art und Genauigkeit der Weg- bzw. Positionserfassung (z.B. durch Impulsgeber, Magnetsensoren oder mechanische Schachtmarkierungen) sind entscheidend. Hochauflösende Sensorik ermöglicht exaktes Stoppen. Eine gröbere oder unpräzise Erfassung kann dagegen zu Variationen führen.

• Nachregelung (Feinkorrektur): Viele Aufzüge besitzen eine elektronische Nachregelungsfunktion. Liegt der Fahrkorb nach dem ersten Stillstand nicht innerhalb des zulässigen Toleranzbereichs zur Etage (typischerweise im Millimeterbereich), wird automatisch eine Feinkorrektur durchgeführt. Diese Nachsteuerung sorgt dafür, dass der Kabinenboden letztlich möglichst bündig mit dem Etagenboden abschließt. Bleibt eine solche Nachregelung aus oder ist falsch eingestellt, kann eine leichte Fehlhaltung bestehen bleiben.

• Beladungsunterschiede: Große Unterschiede zwischen Leerfahrt und Vollbeladung können sich auf die Haltposition auswirken. Beispielsweise kann ein voll beladener Fahrkorb aufgrund elastischer Dehnung der Tragmittel oder Schlupf im Antrieb etwas tiefer zum Stehen kommen als ein leerer. Eine Aufzugssteuerung, die das nicht ausgleicht, zeigt dann unterschiedliche Niveaus.

• Lastverteilung: Eine ungünstige Lastverteilung im Fahrkorb (etwa wenn das Gewicht überwiegend in einer Ecke oder auf einer Seite steht) kann die Kabine minimal verkanten oder einseitig belasten. Dadurch könnten kleine Schrägstände auftreten, die dazu führen, dass eine Seite des Kabinenbodens etwas höher oder tiefer liegt. Solche Effekte machen sich besonders bemerkbar, wenn ohnehin wenig Spielraum in der Nivelliergenauigkeit besteht.

• Nutzungshäufigkeit und Verschleiß: Aufzüge, die häufig mit maximaler Last betrieben werden oder als Lastenaufzüge dauerhaft stark beansprucht werden, unterliegen einem höheren mechanischen Verschleiß. Bremsen nutzen sich schneller ab, Seile längen sich, Hydraulikventile ermüden etc. Im Laufe der Zeit kann sich dadurch die Nivellierqualität verschlechtern, wenn nicht regelmäßig nachjustiert oder gewartet wird.

• Temperatur- und Feuchteschwankungen: Starke Unterschiede in Temperatur oder Luftfeuchtigkeit wirken sich auf Materialeigenschaften und Reibverhältnisse aus. Beispielsweise verändern Stahlseile bei Temperaturschwankungen ihre Länge geringfügig, Hydrauliköl wird bei Kälte viskoser (was das Anfahren und Halten beeinflusst), und auch Bremsen reagieren auf Temperatur anders. Solche Faktoren können dazu führen, dass ein Aufzug zu bestimmten Jahreszeiten oder Wetterlagen leicht versetzt hält.

• Bauwerksbewegungen: In sehr hohen Gebäuden oder komplexen Bauwerken kann es durch Windlast, Temperaturschwankungen oder Setzungen zu leichten Bewegungen des Baukörpers kommen. Diese können die Ausrichtung des Aufzugsschachts oder der Führungsschienen beeinflussen. In der Folge kann es – insbesondere bei hochfahrenden Aufzügen – zu geringen Differenzen in der Haltegenauigkeit kommen, abhängig davon, wie der Schacht im Moment belastet ist.

Die Qualität der Nivellier- und Haltegenauigkeit bestimmt unmittelbar den Höhenversatz zwischen Kabinenboden und Etagenboden an der Haltestelle.

• Bettenaufzüge: Beim Transport von Patienten in Krankenhausbetten muss der Übergang quasi schwellenlos sein. Schon ein kleiner Versatz kann beim Überrollen zu Erschütterungen führen, die für den Patienten unangenehm oder gesundheitsschädlich sind. Zudem muss das Pflegepersonal schwere Betten ohne Ruck und Kraftaufwand manövrieren können – eine präzise Nivellierung ist dafür Grundvoraussetzung.

• Rollstuhlaufzüge: Rollstuhlfahrer sind auf absolut glatte Übergänge angewiesen. Selbst eine wenige Millimeter hohe Kante kann zum Hindernis werden oder dazu führen, dass die Person Hilfe benötigt, um in den Fahrkorb zu gelangen. Für die selbstbestimmte Nutzung eines Aufzugs mit dem Rollstuhl ist daher höchste Haltegenauigkeit erforderlich.

• Lastenaufzüge: In Güter- oder Serviceaufzügen können bereits geringe Schieflagen oder Niveauunterschiede beim Be- und Entladen erhebliche Folgen haben. Wenn ein Hubwagen oder eine Palette beim Einfahren gegen eine Kante stößt, können Waren verrutschen oder beschädigt werden. Außerdem können solche Stöße den Kabinenboden, die Schwellen oder die Schacht- und Kabinentüren in Mitleidenschaft ziehen. Ein exakt ebenes Halten verhindert diese Probleme weitgehend.

• Beeinträchtigte Türfunktion: Eine Höhendifferenz zwischen Kabinenboden und Etagenboden kann dazu führen, dass die Türflügel beim Öffnen oder Schließen schleifen bzw. anstoßen. Insbesondere bei sehr geringen Spaltmaßen unter der Tür kann schon ein Versatz dazu führen, dass die Tür sich nicht frei bewegt. Dies erhöht den Verschleiß der Türen und kann im schlimmsten Fall zu Blockaden oder Schäden führen.

• Türsteuerung und Sensorik: Moderne Aufzüge besitzen Lichtvorhänge oder Sensoren, die den Türbereich überwachen. Eine unsaubere Halteposition (z.B. leicht über oder unter der idealen Position) kann bewirken, dass diese Sensoren fehlerhaft auslösen – etwa die Türen wieder öffnen, weil sie eine vermeintliche Blockade „erkennen“. Auch Türschließvorgänge könnten verzögert oder abgebrochen werden, wenn die Elektronik die Situation falsch interpretiert.

• Gefahr bei Störungen: Befindet sich der Fahrkorb durch eine Störung oder Fehlschaltung nicht vollständig in der Haltestellenposition (z.B. halb in der Türzone, halb darunter), steigt das Risiko für Fehleintritte. Nutzer könnten versuchen, auszusteigen, obwohl die Kabine nicht korrekt auf Höhe steht, was zu schweren Unfällen (Sturz in den Schachtbereich oder Hängenbleiben mit dem Fuß) führen kann. Eine exakte Haltegenauigkeit ist also auch für Notfallsituationen relevant, um klare, sichere Verhältnisse an der Haltestelle zu gewährleisten.

In der Praxis zeigen sich Mängel in der Nivellier- und Haltegenauigkeit durch bestimmte Symptome. Die folgende Tabelle nennt einige häufige Beobachtungen, mögliche technische Ursachen (vereinfacht) und ordnet diese aus Sicht des Facility Managements ein:

Einordnung des Handlungsbedarfs (ohne starre Grenzwerte)

• Nutzerfeedback ernst nehmen: Wenn Nutzer oder interne Stellen wiederholt Stolperstellen oder Schwierigkeiten beim Ein- und Aussteigen melden, besteht Handlungsbedarf. Selbst wenn die Abweichung nominell noch innerhalb einer Toleranz liegen mag, ist die praktische Sicherheit und Zufriedenheit bereits beeinträchtigt.

• Sichtbare Niveauunterschiede vermeiden: Deutliche, mit dem Auge erkennbare Niveauunterschiede sind unabhängig von formalen Toleranzen kritisch zu betrachten. Insbesondere in Bereichen mit vulnerablen Nutzergruppen (Kliniken, Seniorenheime, öffentlicher Publikumsverkehr) sollte bereits bei kleineren Abweichungen reagiert werden, da hier die Folgen eines Stolperns gravierend sein können.

• Trends beobachten: Veränderungen im Zeitverlauf – etwa wenn ein Aufzug zunächst immer bündig hielt und über Monate hinweg ein zunehmender Versatz beobachtet wird – deuten auf Verschleiß oder Regelungsprobleme hin. Solche Trends sollte das FM zeitnah prüfen lassen, anstatt abzuwarten, bis eine Prüforganisation den Mangel bemängelt. Eine frühzeitige Justage oder Reparatur kann Folgeschäden und Risiken vermindern.

Das Facility Management sollte im Rahmen von regelmäßigen Technik- oder Sicherheitsrundgängen die Nivellier- und Haltegenauigkeit der Aufzüge im Gebäude im Blick behalten.

• Visuelle Prüfung beim Halt: Beim Befahren der Aufzüge lässt sich mit einem kurzen Blick prüfen, ob der Kabinenboden plan mit dem Etagenboden abschließt. Dies kann stichprobenartig auf verschiedenen Etagen erfolgen. Ein kleines Lineal oder sogar der Fuß als „Fühlprobe“ kann helfen, einen Versatz zu erkennen.

• Rückmeldungen des Personals nutzen: Hausmeister, Sicherheitsdienst oder Reinigungskräfte benutzen die Aufzüge häufig mit Gerätschaften (Mülltonnen, Reinigungswagen) und bemerken Unregelmäßigkeiten meist früh. Das FM sollte aktiv nach solchen Beobachtungen fragen oder ein einfaches Meldesystem etablieren, damit Hinweise (z.B. „Aufzug A hat immer eine kleine Stufe im 3. OG“) nicht verloren gehen. Ebenso sollte auf spontane Nutzerbeschwerden geachtet werden.

• Besondere Aufzüge gezielt beobachten: Aufzüge mit spezieller Nutzung erfordern erhöhte Aufmerksamkeit. Bei Bettenaufzügen oder behindertengerechten Aufzügen sollte die Ebenheit des Halts besonders sorgfältig kontrolliert werden. Auch stark frequentierte Personenaufzüge in öffentlichen Bereichen verdienen ein wachsames Auge, da hier schon geringe Mängel viele Menschen betreffen.

• Erfassung der Meldung: Alle relevanten Informationen sollten dokumentiert werden: Welcher Aufzug und welche Haltestelle sind betroffen? Wann wurde das Problem festgestellt? Wie beschreibt der Meldende das Phänomen (z.B. „Kabine steht ca. 2 cm tiefer“ oder „Stolperkante spürbar“)? Diese Details erleichtern die nachfolgende Analyse.

• Einordnung der Dringlichkeit: Das FM prüft, ob es sich um einen einmaligen Vorfall oder ein wiederkehrendes Problem handelt. Bei Unsicherheit kann man durch eigene Begehung oder Rückfrage versuchen, die Verlässlichkeit der Meldung einzuschätzen. Häufen sich ähnliche Meldungen, steigt die Priorität.

• Weitergabe an den Wartungsdienst: Der zuständige Wartungs- oder Aufzugsfachfirma ist umgehend zu informieren. In der Störungsmeldung sollte ausdrücklich vermerkt sein, dass es um Nivellier- bzw. Haltegenauigkeit geht, damit der Techniker gezielt die entsprechenden Komponenten (Bremse, Sensorik, Steuerung) überprüft und einstellt. Idealerweise gibt man auch die Etage an, an der das Problem besonders aufgefallen ist.

• Übergangsmaßnahmen bei Bedarf: Befindet sich der Aufzug in einem Bereich mit hohem Risiko (z.B. Patientenaufzug im Krankenhaus, Aufzug in einem Seniorenheim) und lässt sich die Behebung nicht sofort durchführen, sollte das FM interimistische Maßnahmen ergreifen. Dazu zählen z.B. Warnhinweise an den Türen („Bitte auf Stufe achten“), der Einsatz von Begleitpersonal bei Rollstuhlnutzern oder im Extremfall die vorübergehende Außerbetriebnahme des Aufzugs, bis die Sicherheit wieder voll gegeben ist.

• Wartungsumfang definieren: Bereits im Wartungsvertrag oder -plan sollte festgehalten sein, dass die Überprüfung der Haltegenauigkeit Bestandteil jeder turnusmäßigen Wartung ist. Der Techniker sollte an mehreren Haltestellen prüfen und dokumentieren, ob die Kabine sauber auf Niveau hält. Diese Dokumentation bietet dem FM Nachweise und Vergleichswerte über die Zeit.

• Empfehlungen aus Prüfungen umsetzen: Im Rahmen der gesetzlich vorgeschriebenen wiederkehrenden Prüfungen der Aufzugsanlage (üblicherweise alle 1 oder 2 Jahre) wird die Haltegenauigkeit ebenfalls geprüft. Wenn die Prüforganisation Hinweise gibt – etwa die Empfehlung, Bremsen neu einzustellen, Sensoren zu kalibrieren oder Steuerungsparameter anzupassen – sollte das FM darauf drängen, dass diese Maßnahmen zeitnah durch die Wartungsfirma umgesetzt werden. Prüfberichte müssen aufmerksam gelesen und Folgemaßnahmen eingeleitet werden.

• Bewertung nach Änderungen: Nach wesentlichen Änderungen am Aufzug sollte die Haltgenauigkeit neu bewertet werden. Wenn z.B. eine Kabine modernisiert und durch neue Verkleidungen schwerer wird, kann sich das Fahrverhalten ändern. Ebenso können Umbauten am Gebäude (die den Schacht beeinflussen) oder das Nachrüsten neuer Steuerungen/Bremssysteme die Nivelliergenauigkeit beeinflussen. Das FM sollte daher nach solchen Maßnahmen eine Überprüfung veranlassen oder zumindest ein besonderes Augenmerk auf das Halten in der Zeit danach legen.

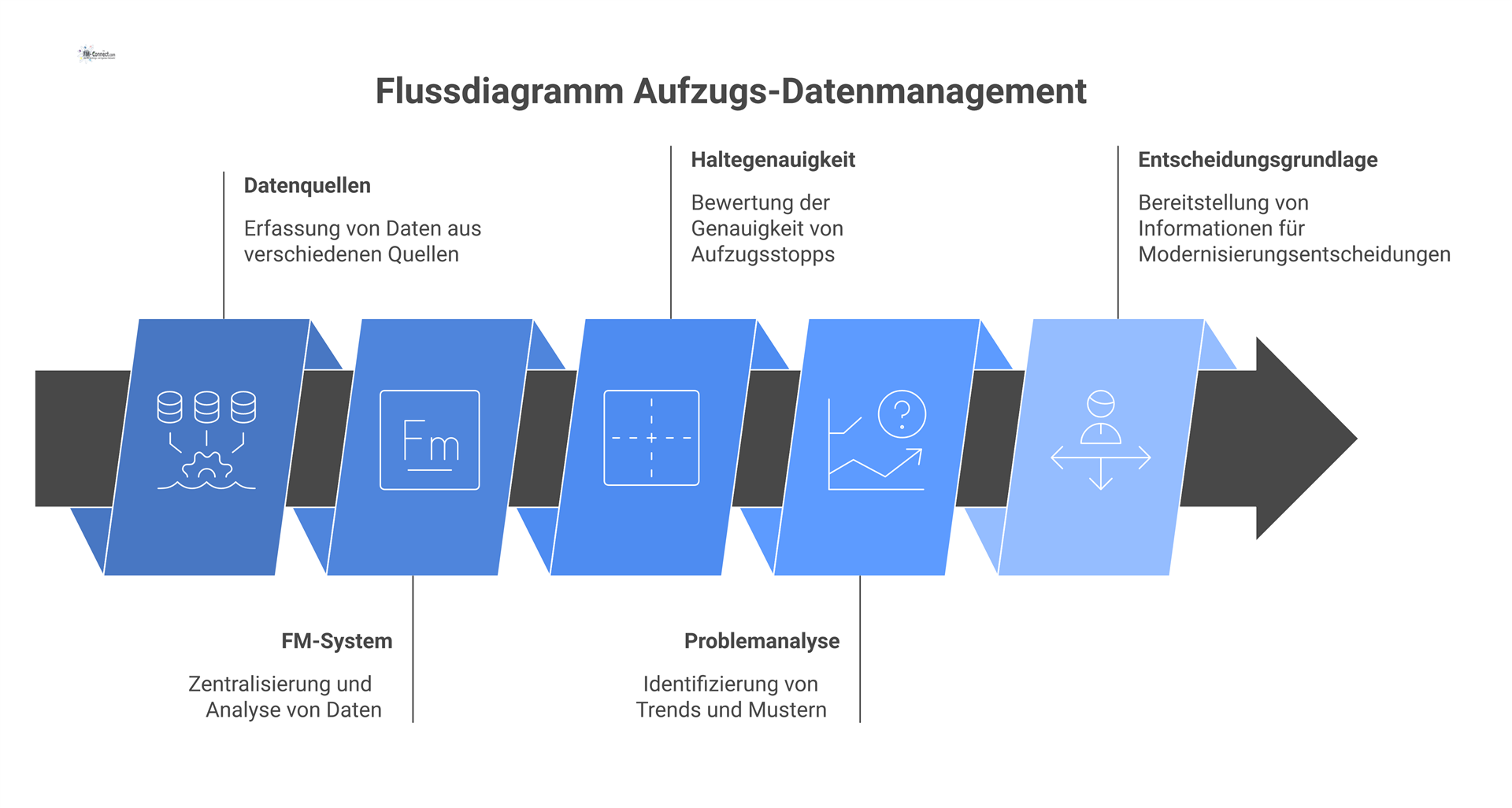

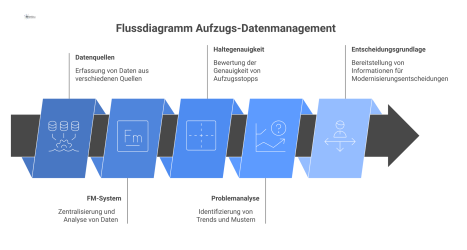

Alle relevanten Informationen zur Nivellier- und Haltegenauigkeit sollten im FM- bzw. CAFM-System hinterlegt und fortgeschrieben werden.

Durch eine solche strukturierte Dokumentation kann das Facility Management systematisch erkennen, bei welchen Anlagen sich dauerhafte oder wiederkehrende Probleme mit der Nivellier- und Haltegenauigkeit ergeben. Entsprechend lässt sich auch frühzeitig beurteilen, ob mittelfristig Modernisierungsmaßnahmen (z.B. ein Steuerungs-Update, Erneuerung von Antrieb oder Bremse) erforderlich werden, um die Aufzuganlage auf einem sicheren und barrierefreien Stand zu halten.
