Lastaufnahme- und Ausgleichsprinzip

Die Lastaufnahme beschreibt den Weg (Lastpfad), den die Kräfte von der Kabine über die Aufzugskomponenten in die Baukonstruktion des Gebäudes nehmen.

• Die Nutzlast (Personen/Güter) belastet den Fahrkorb (die Kabine).

• Diese Kraft wirkt über den Kabinenrahmen auf die Tragmittel – meist Stahlseile oder flache Tragriemen.

• Die Tragmittel leiten die Kräfte über die Treibscheibe (und ggf. Umlenkrollen) in den Antrieb und gleichzeitig in das Gegengewicht weiter.

• Zusätzliche Führungskräfte (seitliche Kräfte) werden über die Führungsschienen und deren Befestigungen in die Schachtumschließung bzw. die Gebäudestruktur eingeleitet.

• Fahrkorb/Kabinenrahmen – Trägt die Nutzlast und leitet sie an den Hydraulikzylinder weiter.

• Hydraulikzylinder – Nimmt die Last der Kabine auf; er kann direkt (als tragender Kolben unter/neben der Kabine) oder indirekt über ein Seil-Umlenksystem (z. B. 2:1 Übersetzung) wirken.

• Baukonstruktion – Über das Zylinderfundament und die Verankerungen werden die Zylinderkräfte in das Bauwerk (Schachtgrube, Bodenplatte) eingeleitet.

In Aufzügen mit Seilantrieb wird ein Gegengewicht als Ausgleichsmasse eingesetzt, um einen Großteil der Gewichtskräfte zu kompensieren. Dieses Ausgleichsprinzip reduziert die aufzubringende Last für den Antrieb und beeinflusst die Anlagenauslegung sowie den Energieverbrauch maßgeblich.

• ein geringerer Energiebedarf des Aufzugsbetriebs,

• eine kleinere erforderliche Motor- und Antriebsleistung,

• eine gleichmäßigere Belastung von Tragmitteln und Antriebskette (weniger Verschleiß),

• ein verbesserter Fahrkomfort sowie reduzierte Erwärmung des Antriebs bei intensivem Betrieb.

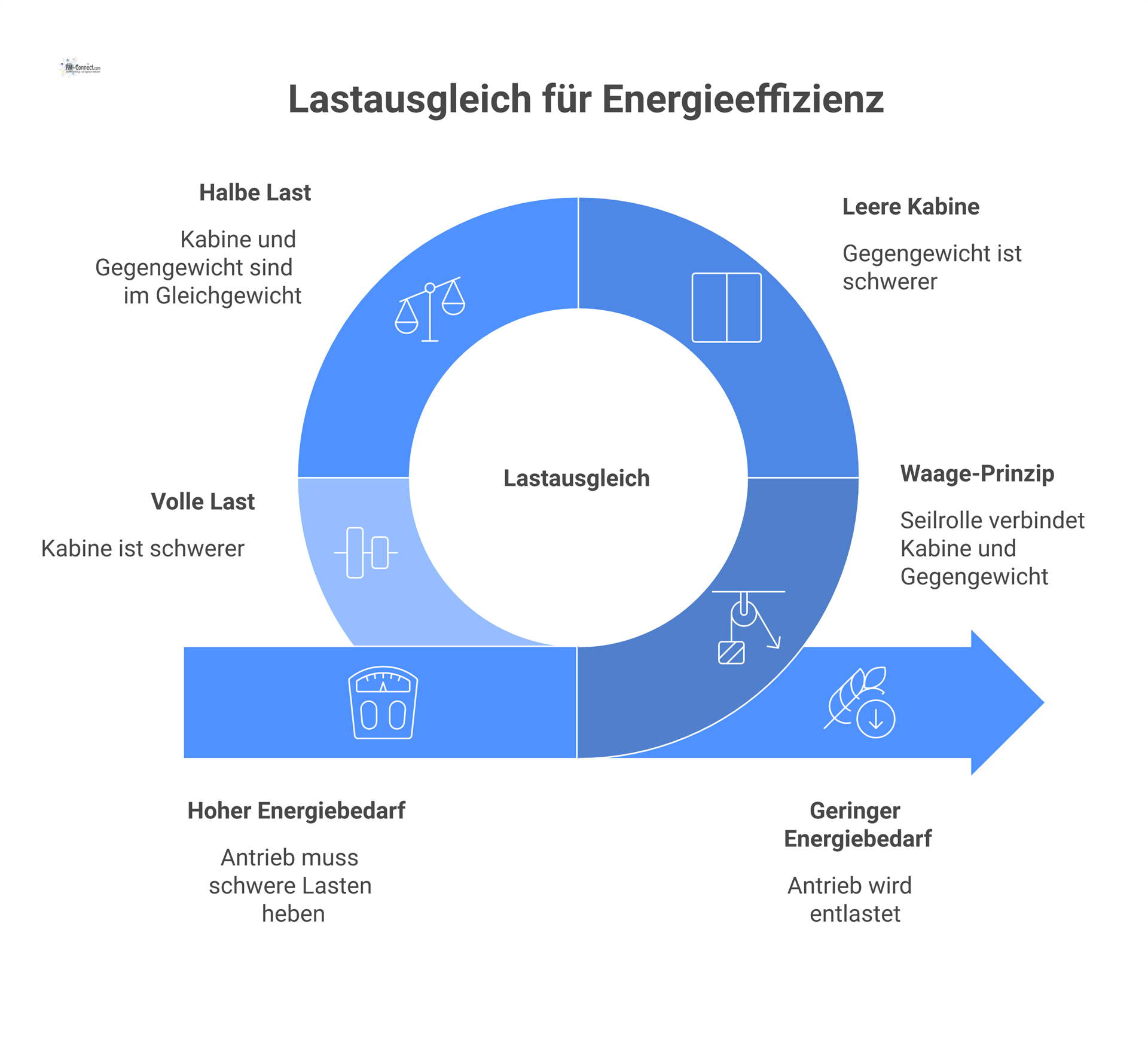

In der Praxis wird das Gegengewicht so dimensioniert, dass seine Masse näherungsweise dem Kabinenleergewicht plus einem definierten Anteil der Nennlast entspricht (typischerweise ca. 40–50 % der Tragfähigkeit). Damit wird eine mittlere Beladung ausgeglichen.

• Bei mittlerer Beladung (etwa halbe Nennlast) befindet sich das System nahezu im Gleichgewicht; der Antrieb muss vor allem Reibungskräfte überwinden und für Beschleunigung/Abbremsung sorgen.

• Bei voller Beladung (Nennlast) überwiegt die Kabinenseite gegenüber dem Gegengewicht; der Antrieb hebt die Lastdifferenz (ungefähr die halbe Nennlast zusätzlich).

• Bei leerer Kabine (nur Eigengewicht der Kabine) ist die Gegengewichtsseite schwerer; der Antrieb arbeitet nun entgegen der übergewichtigen Gegenseite, um die Bewegung zu steuern (d. h. die Kabine zu halten und kontrolliert abzusenken).

Im Betrieb einer Aufzugsanlage treten unterschiedliche Lastzustände auf, die jeweils spezifische Auswirkungen auf Leistung, Verschleiß und Sicherheit haben. Das Facility Management muss diese Szenarien kennen und bei der Betriebsorganisation berücksichtigen.

• Überlastsensoren – Sie überwachen das Kabinengewicht und blockieren den Fahrbetrieb, wenn die zulässige Nennlast überschritten wird. Bei Auslösung meldet der Aufzug eine Überlast-Störung und fährt nicht ab.

• Anzeigen und Signale im Fahrkorb – Hinweisschilder oder Displays in der Kabine informieren über die zulässige Maximallast (Angabe in kg sowie eine empfohlene Personenzahl). Überschreitet die Beladung den Grenzwert, erfolgen optische/akustische Warnsignale oder Anzeigen („Überlast“).

• Maßnahmen des FM – Das Facility Management stellt sicher, dass die Tragfähigkeitsangaben (Nennlast) eindeutig ausgeschildert sind und dass die Überlastüberwachung einwandfrei funktioniert. Zudem sind klare Nutzungsregeln zu kommunizieren, um ständige Überladung oder zweckfremde Nutzung (z. B. Personenaufzug als Lastenaufzug) zu vermeiden – dadurch wird die Beanspruchung von Tragmitteln und Gegengewicht in einem sicheren Rahmen gehalten.

• Verschleiß bei ungünstiger Nutzung – Ein dauerhaft ungünstiges Lastprofil (z. B. sehr häufige Fahrten mit Vollbeladung oder regelmäßiger Schwerlasttransport in einem Personenaufzug) führt zu erhöhter Beanspruchung von Tragmitteln, Antrieb und Bremsen. Dadurch steigen der Verschleiß und ggf. die Störanfälligkeit; kürzere Wartungsintervalle können erforderlich werden, um die Sicherheit zu gewährleisten.

• Störungsindikatoren – Wiederkehrende Störungen oder Auffälligkeiten bei bestimmten Lastzuständen – etwa Ruckeln nur bei hoher Beladung, oder ungewöhnliche Geräusche und Vibrationen bei Leerfahrten – können auf Probleme im Lastaufnahme- oder Ausgleichssystem hinweisen. Mögliche Ursachen sind z. B. abgenutzte Tragmittel (Seile/Gurte), ein falsch bemessenes oder blockiertes Gegengewicht oder Fehler im Antrieb. Solche Hinweise sollte das FM ernst nehmen und umgehend von der Wartungsfirma überprüfen lassen, um Ausfälle oder Sicherheitsrisiken vorzubeugen.

• Klare Kapazitätsangaben – Sicherstellen, dass die Nennlast (Tragfähigkeit in kg und zulässige Personenzahl) sowie der vorgesehene Nutzungszweck des Aufzugs (Personen-, Betten- oder Lastenaufzug) eindeutig kommuniziert und im Fahrkorb ausgehängt sind.

• Überwachung der Nutzung – Darauf achten, dass Aufzüge nicht dauerhaft überlastet oder zweckentfremdet werden. Beispielsweise sollte ein Personenaufzug nicht regelmäßig für sehr schwere Lasten oder Palettentransporte genutzt werden. Bei beobachteter Fehlanwendung sind Gespräche mit den Nutzern zu führen.

• Abstimmung mit Nutzern – In Abstimmung mit Mietern bzw. internen Abteilungen Nutzungsrichtlinien festlegen: Welche Gegenstände und Lasten dürfen mit welchem Aufzug transportiert werden? Gegebenenfalls ist für bestimmte Transporte ein ausgewiesener Lastenaufzug zu nutzen. Durch diese Nutzerlenkung wird eine Überbeanspruchung der Anlage vermieden.

• Prüfung bei Änderungen – Bei Kabinenumbauten (z. B. nachträglicher Einbau schwerer Verkleidungen, Spiegel oder Bodenbeläge) oder Nutzungsänderungen (z. B. Umwidmung eines Personenaufzugs zum häufigen Gütertransport) muss geprüft werden, ob die bestehende Auslegung der Anlage weiterhin ausreicht. Das betrifft insbesondere Tragmittel, Gegengewicht und Antrieb. Gegebenenfalls sind technische Anpassungen erforderlich (z. B. Auflasten des Gegengewichts, Verwendung tragfähigerer Seile oder offizielle Heraufsetzung der Nennlast mit erneuter Abnahme).

• Dokumentation von Laständerungen – Änderungen der Nennlast, des Kabinengewichts oder des Nutzungsprofils sind in den Anlagendokumenten (Betriebsbuch, technische Dokumentation) festzuhalten. Das FM sollte solche Änderungen mit der Wartungsfirma bzw. dem Aufzugshersteller abstimmen, um sicherzustellen, dass Wartung und Betrieb an die neuen Parameter angepasst werden und die Betriebssicherheit sowie Gewährleistungsansprüche erhalten bleiben.

• Modernisierungsplanung – Im Rahmen von Modernisierungen (z. B. Austausch des Antriebs, Wechsel der Tragmittel oder Anpassung des Gegengewichts) ist das Lastaufnahme- und Ausgleichsprinzip ein zentrales Kriterium. Es beeinflusst maßgeblich die Dimensionierung der neuen Komponenten, die Energieeffizienz der modernisierten Anlage sowie die zukünftigen Lebenszykluskosten und Nutzungsmöglichkeiten. Eine frühzeitige Berücksichtigung dieses Prinzips in der Planung stellt sicher, dass die modernisierte Aufzugsanlage optimal auf die betrieblichen Anforderungen und die Gebäudestruktur abgestimmt ist.
